📞 نیاز به تست میلگرد یا فورجینگ در استان تهران یا البرز دارید؟

همین حالا با کارشناسان کاوش مهار البرز تماس بگیرید. تضمین ایمنی پروژه شما تخصص ماست.

در پروژه‌های عمرانی و ساختمانی، میلگرد به عنوان استخوان‌بندی سازه‌های بتن‌آرمه نقش حیاتی در تامین مقاومت کششی و شکل‌پذیری سازه، به‌ویژه در برابر نیروهای مخرب زلزله ایفا می‌کند. به همین دلیل، ارزیابی دقیق کیفیت این مقاطع فولادی پیش از مصرف در پروژه، یک ضرورت انکارناپذیر است. آزمایشگاه کاوش مهار البرز، به عنوان یکی از معتبرترین مراکز خدمات آزمایشگاهی با برخورداری از صلاحیت گرید یک خاک و بتن و سابقه درخشان همکاری با سازمان نظام مهندسی ساختمان استان البرز، خدمات جامع آزمایشگاه میلگرد کرج را به کارفرمایان، پیمانکاران و مهندسان ناظر ارائه می‌دهد.

تجهیزات کالیبره‌شده و پیشرفته ما در کنار تیم فنی مجرب، این امکان را فراهم کرده است تا تمامی آزمون‌های فیزیکی، مکانیکی و شیمیایی میلگرد هم در محیط کنترل‌شده آزمایشگاه و هم از طریق اعزام اکیپ نمونه‌برداری به محل پروژه‌های ساختمانی و صنعتی در سراسر استان البرز با بالاترین دقت انجام پذیرد. گزارش‌های صادر شده توسط این مجموعه، به دلیل برخورداری از اعتبار قانونی و تاییدیه مراجع ذی‌صلاح، تضمین‌کننده‌ی کیفیت سازه شما و پشتوانه‌ای محکم برای دریافت تاییدیه‌های نظارتی خواهد بود.

چرا آزمایش میلگرد قبل از مصرف الزامی است؟

مبحث نهم مقررات ملی ساختمان (ویرایش 1399) استفاده از میلگرد را منوط به ارائه نتایج آزمون از یک آزمایشگاه معتمد می‌کند. ناظر مقیم موظف است پیش از هرگونه آرماتوربندی، گزارش معتبر آزمایشگاه را به پرونده فنی ساختمان الحاق کند. این الزام تنها یک رویه اداری نیست؛ واقعیت بازار نشان می‌دهد بخشی از میلگردهای عرضه‌شده در البرز از رده اسمی خود پایین‌تر هستند یا وزن بندیل آن‌ها کمتر از مقدار ثبت‌شده روی پلاک کارخانه است. ضرورت انجام تست بر روی آرماتور ها را می توان در موارد زیر خلاصه نمود:

  • الزام مبحث نهم مقررات ملی ساختمان و نظام مهندسی: طبق مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمان‌های بتن‌آرمه) و چک‌لیست‌های نظارتی سازمان نظام مهندسی، استفاده از هرگونه آرماتور در المان‌های باربر سازه (ستون‌ها، تیرها، دیوار برشی و فونداسیون) منوط به تایید مشخصات مکانیکی آن توسط یک آزمایشگاه ذی‌صلاح است. بدون ارائه شیت آزمایشگاهی معتبر، مهندس ناظر حق صدور مجوز بتن‌ریزی را نخواهد داشت.
  • ریسک میلگردهای کم‌وزن و رده‌سازی تقلبی در بازار: متاسفانه در بازار آهن‌آلات، وجود میلگردهای غیراستاندارد، کم‌وزن (سبک‌تر از حد مجاز استاندارد) و یا فروش میلگردهای رده پایین به جای رده‌های بالاتر (مثلاً فروش میلگرد A2 به جای A3) پدیده‌ای دور از ذهن نیست. این تقلب‌ها می‌تواند ظرفیت باربری سازه را به شدت کاهش داده و در زمان وقوع زلزله فاجعه‌آفرین شود. آزمایشگاه مقاومت مصالح به عنوان یک فیلتر بی‌طرف، این ریسک را به صفر می‌رساند.
  • نقش گزارش آزمایشگاه در پرونده فنی ساختمان و بیمه کیفیت: داشتن تاییدیه‌های معتبر آزمایشگاهی، بخش مهمی از شناسنامه فنی و ملکی ساختمان است. این اسناد نه تنها برای دریافت پایان‌کار شهرداری الزامی هستند، بلکه در صورت نیاز به دریافت بیمه تضمین کیفیت ساختمان و یا دفاعیات حقوقی در آینده، معتبرترین مستندات به شمار می‌روند.
  • حصول اطمینان از شکل‌پذیری در زلزله: بتن ذاتاً ترد شکن است. این میلگرد است که باید در هنگام زلزله با تغییر شکل پلاستیک خود، انرژی زلزله را مستهلک کند. عدم انجام تست کشش و خمش، ریسک فروریزش ناگهانی سازه را به شدت افزایش می‌دهد.

گواهی کارخانه (MTC) در برابر گزارش آزمایشگاه

هنگام خرید میلگرد، کارخانه تولیدکننده برگه‌ای به نام گواهی مبدا یا MTC (Mill Test Certificate) ارائه می‌دهد که نشان‌دهنده نتایج آزمایشات کنترل کیفی روی آن ذوبِ خاص در محل کارخانه است. اما آیا داشتن MTC کارفرما را از آزمایشگاه مقاومت مصالح بی‌نیاز می‌کند؟ پاسخ قطعا خیر است.

MTC یک گواهی خوداظهاری کارخانه برای حجم عظیمی از یک پارت تولیدی است. در مسیر حمل و نقل از کارخانه تا بنگاه‌های واسطه و نهایتاً کارگاه شما، همواره خطر جابجایی بندیل‌ها، مخدوش شدن پلاک‌ها و یا مخلوط شدن بارها وجود دارد. گزارش آزمایشگاه شخص ثالث (مانند کاوش مهار)، یک راستی‌آزمایی مستقل، اختصاصی و غیرقابل انکار است که مشخصاً تایید می‌کند آرماتور تخلیه شده در پای کارِ شما، از لحاظ فیزیکی با استانداردها همخوانی دارد. این یک مزیت رقابتی و سپر دفاعی برای مهندس ناظر در برابر حوادث احتمالی است.

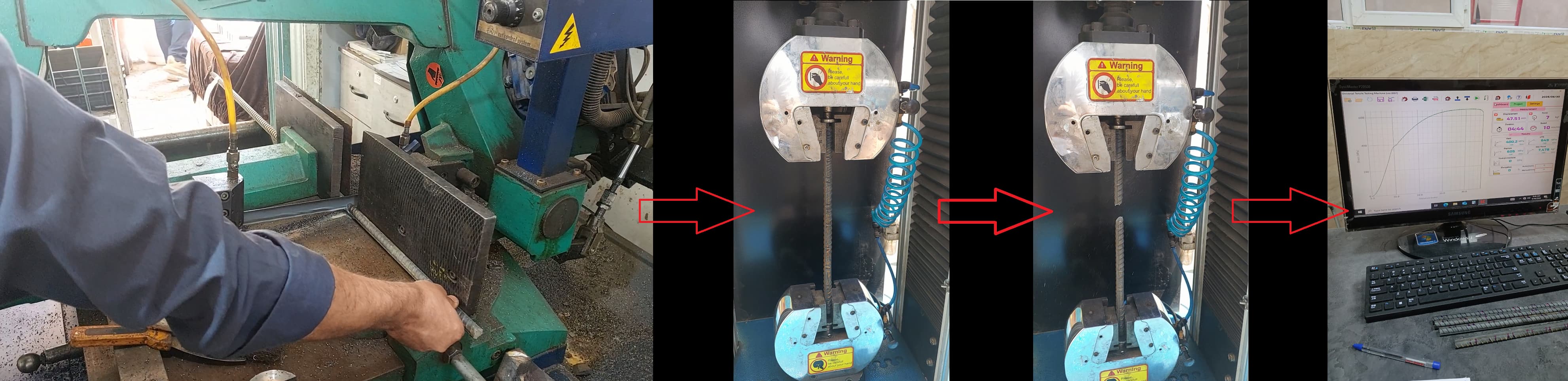

تصاویری از مراحل انجام تست کشش میلگرد

تصاویری از مراحل آماده سازی نمونه، انجام آزمایش کشش، نمونه میلگرد گسیخته شده (پاره شده) و نتایج نمودار تنش- کرنش

انواع آزمایش‌های میلگرد در آزمایشگاه مقاومت مصالح البرز

برای اطمینان از عملکرد صحیح آرماتورها در بتن، مجموعه‌ای از تست‌های دقیق بر روی نمونه‌ها انجام می‌شود. در آزمایشگاه کاوش مهار البرز، خدمات زیر با استفاده از دستگاه‌های کالیبره و مدرن ارائه می‌گردد:

تست کشش میلگرد در کرج (Tensile Test)

تست کشش یکی از مهم‌ترین آزمون‌های میلگرد است که در آن، نمونه درون فک‌های دستگاه یونیورسال قرار گرفته و تا لحظه گسیختگی (پاره شدن) تحت نیروی کششی افزاینده قرار می‌گیرد. در این فرآیند، پارامترهای حیاتی زیر اندازه‌گیری می‌شوند:

  • تنش تسلیم (Fy): نقطه‌ای که میلگرد بدون افزایش چشمگیر نیرو، شروع به تغییر شکل پلاستیک (دائمی) می‌کند.
  • مقاومت کششی نهایی (Fu): حداکثر تنشی که میلگرد قبل از پاره شدن می‌تواند تحمل کند.
  • نسبت Fu / Fy: این نسبت نشان‌دهنده حاشیه ایمنی و شکل‌پذیری میلگرد است. در مناطق زلزله‌خیزی مانند استان البرز، این نسبت نباید از حداقل‌های استاندارد کمتر باشد تا سازه قبل از فروریزش، تغییر شکل‌های هشداردهنده داشته باشد.
  • درصد ازدیاد طول (Elongation) و محل گسیختگی: میزان کش آمدن میلگرد پس از پارگی نسبت به طول اولیه را نشان می‌دهد و مبنای پذیرش رده‌های مختلف از S240 (نرم) تا S500 (سخت) است.

در ادامه، یک ویدیو از انجام آزمایش کشش میلگرد مربوط به پروژه ای در محدوده فرودگاه پیام که توسط شرکت کاوش مهار البرز انجام شده است، نمایش داده می شود. در این ویدیو بخشی از آزمایش که مربوط به گسیختگی آرماتور است نمایش داده می شود. در طول آزمایش، نمودارهای تنش-تغییر شکل بصورت اتوماتیک ترسیم می گردد و توسط کارشناس آزمایشگاه مورد بررسی قرار می گیرد.


ویدئویی از انجام آزمایش کشش میلگرد

تست خمش و بازخم میلگرد (Bend & Rebend Tests)

در عملیات آرماتوربندی، میلگردها بارها برای ساخت خاموت، قلاب و ادکا خم می‌شوند.

  • آزمون خمش: میلگرد حول یک فک با قطر مشخص تا زاویه ۱۸۰ درجه خم می‌شود. عدم ایجاد ترک، شکستگی یا پوسته شدن در سطح خارجی خم، شرط قبولی در این تست است.
  • آزمون بازخم: این تست برای بررسی تردی و پیری مقطع انجام می‌شود. میلگرد ابتدا ۹۰ درجه خم شده، سپس تحت پیرسازی حرارتی (قرارگیری در آب جوش یا کوره) قرار می‌گیرد و مجدداً ۲۰ درجه در جهت عکس بازخم می‌شود. این تست شبیه‌سازی عالی برای رفتار میلگرد در طول زمان و شرایط محیطی است.

در ادامه، یک ویدیو از انجام آزمایش خمش میلگرد مربوط به پروژه ای در محدوده فرودگاه پیام که توسط شرکت کاوش مهار البرز انجام شده است، نمایش داده می شود. در این ویدیو بخش از پروسه آزمایش نمایش داده شده است. پس از اتمام خم شدگی میلگرد، محدوده خم از نظر ترک خوردگی و آسیب توسط کارشناس آزمایشگاه مورد بررسی قرار می گیرد. در شکل زیرنتیجه مردود یک نمونه از این میلگرد تحت خمش که در آزمایشگاه کاوش مهار البرز تست شده است،  نمایش داده شده است.


ویدئویی از انجام آزمایش خمش میلگرد

نتیجه مردود تست خمش

نتیجه مردود یک نمونه از میلگرد تحت تست خمش

کنترل ابعادی، هندسه آج و آزمون وزن طبق استاندارد ملی ۳۱۳۲

یکی از سریع‌ترین راه‌ها برای کشف میلگرد تقلبی، آزمون تعیین وزن واحد طول است. میلگردهای کم‌وزن سطح مقطع موثر کمتری دارند و مقاومت طراحی را تامین نمی‌کنند. همچنین ارتفاع، گام و زاویه آج‌ها به دقت با کولیس دیجیتال اندازه‌گیری می‌شود؛ چرا که این هندسه، عامل اصلی درگیری و پیوستگی (Bonding) مکانیکی بین فولاد و بتن است.

تست وصله مکانیکی (کوپلر) و فورجینگ میلگرد در پروژه‌های البرز

با توجه به تراکم بالای آرماتور در ساختمان‌های بلندمرتبه، استفاده از وصله‌های مکانیکی (کوپلر) و جوشکاری فورجینگ بسیار رایج شده است. در این آزمون، مجموعه متصل‌شده (دو قطعه میلگرد به همراه کوپلر یا جوش) تحت کشش قرار می‌گیرد. طبق آیین‌نامه، گسیختگی (پارگی) باید در خارج از ناحیه وصله رخ دهد و مقاومت کششی مجموعه حداقل باید ۱٫۲۵ برابر تنش تسلیم اسمی میلگرد باشد. آزمایشگاه ما مجهز به فک‌های ویژه برای تست کوپلرهای سایز بالا در کرج و حومه است. در ادامه به ترتیب نمونه ای از فیلم انجام تست کششی بر روی اتصال کوپلر و نمونه ای از گسیختگی اتصال کوپلر از محل رزوه و همچنین نمونه ای از انجام آزمایش خمش بر روی اتصال به روش فورجینگ میلگرد ها و  نتیجه مردود یک نمونه از این نوع اتصال که در آزمایشگاه کاوش مهار البرز تست شده است،  نمایش داده شده است.

ویدئویی از انجام آزمایش کشش اتصال کوپلر

تست اتصال به روش کوپلر

تصویری از نتایج آزمایش کشش اتصال کوپلر

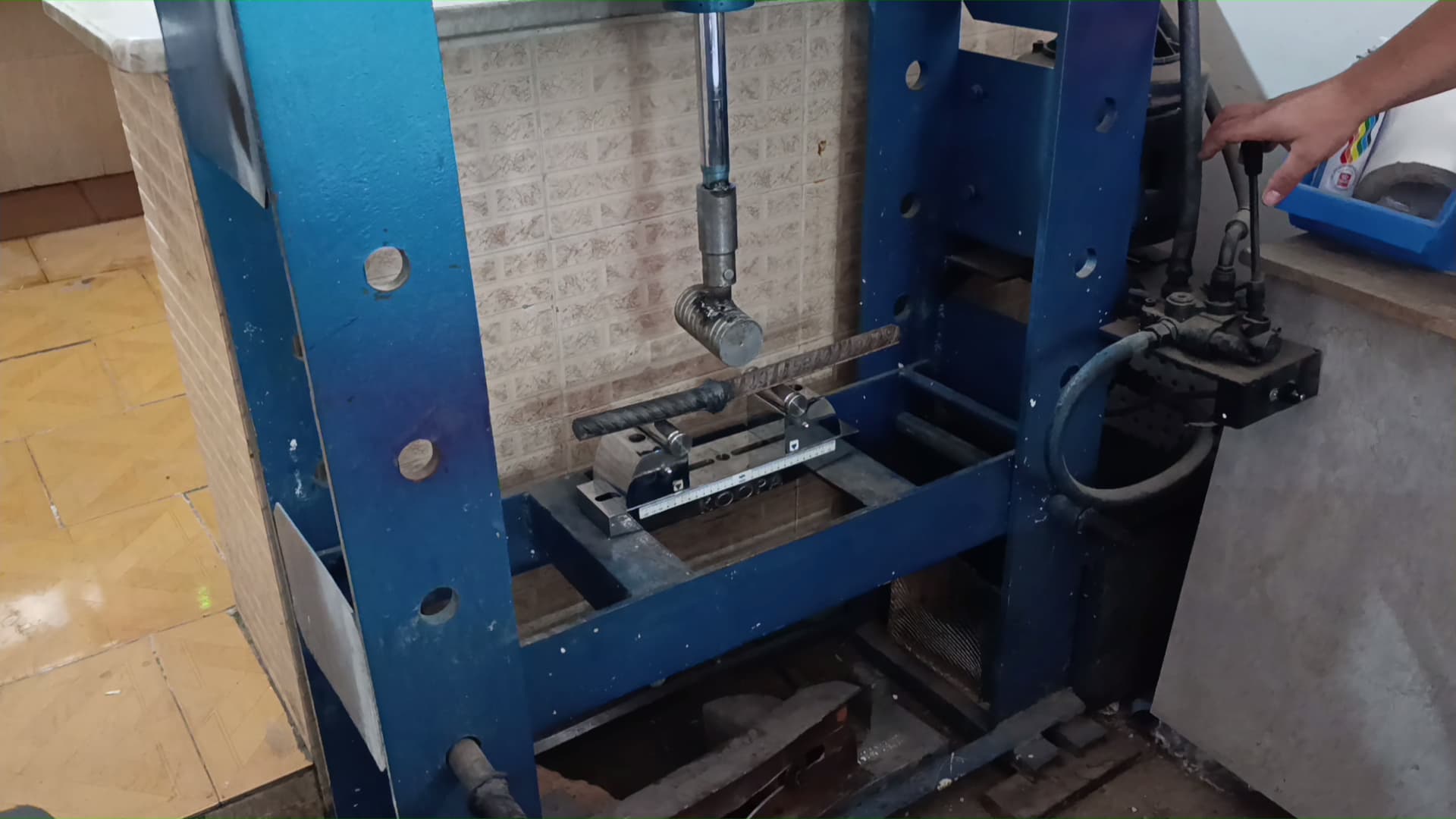

تست خمش اتصال فورجینگ میلگرد

تصویری از تست خمش اتصال میلگرد به روش فورجینگ

نتیجه مردود تست اتصال فورجینگ

نتیجه مردود تست خمش یک نمونه ا ز اتصال میلگرد به روش فورجینگ

تست کشش وصله جوشی سر به سر میلگرد

در برخی پروژه‌های صنعتی یا بهینه‌سازی پرت میلگرد، از جوشکاری سر به سر (Butt Weld) استفاده می‌شود. نمونه‌های جوش شده باید تست کشش را با موفقیت پشت سر بگذارند تا کیفیت جوش، عدم وجود تخلخل و مقاومت ناحیه HAZ (منطقه متاثر از حرارت) تایید شود.

آنالیز شیمیایی و تعیین کربن معادل (جوش‌پذیری میلگرد)

به کمک دستگاه کوانتومتر، ترکیب شیمیایی فولاد شامل درصد کربن، منگنز، گوگرد و فسفر مشخص می‌شود. محاسبه شاخص کربن معادل (CE) برای تعیین قابلیت جوش‌پذیری میلگرد بسیار حیاتی است. میلگردهایی با کربن معادل بالا، ترد و شکننده بوده و در صورت جوشکاری دچار ترک‌های سرد می‌شوند.

جدول مشخصات مکانیکی رده‌های میلگرد (S240 تا S500)

بر اساس استاندارد ملی ایران به شماره ۳۱۳۲، میلگردهای تولیدی به چهار رده اصلی تقسیم می‌شوند. جدول زیر خلاصه‌ای از الزامات مکانیکی این رده‌ها را که مبنای تایید یا رد نمونه‌ها در آزمایشگاه است، نشان می‌دهد (مناسب برای مهندسان طراح و ناظر):

رده میلگرد (استاندارد ملی) نام‌گذاری قدیم (روسی) حداقل تنش تسلیم Fy (MPa) حداقل مقاومت کششی Fu (MPa) حداقل درصد ازدیاد طول در 5d حداقل نسبت Fu / Fy
S240 (ساده) A1 ۲۴۰ ۳۶۰ ۲۵٪ ۱٫۵۰
S340 (آجدار مارپیچ) A2 ۳۴۰ ۵۰۰ ۱۸٪ ۱٫۴۷
S400 (آجدار جناغی) A3 ۴۰۰ ۶۰۰ ۱۶٪ ۱٫۲۵
S500 (آجدار مرکب) A4 ۵۰۰ ۶۵۰ ۱۰٪ ۱٫۳۰

استانداردها و مراجع معتبر آزمایش میلگرد در ایران

تمامی آزمون‌های انجام شده در «کاوش مهار البرز» بر اساس به‌روزترین ویرایش استانداردهای ملی و بین‌المللی صورت می‌گیرد. مراجع اصلی ما عبارتند از:

  • ISIRI 3132: استاندارد ملی ایران برای میلگردهای فولادی گرم‌نوردیده برای تسلیح بتن (مرجع اصلی ویژگی‌ها).
  • INSO 8103-1: استاندارد ملی روش آزمون کشش مواد فلزی در دمای اتاق.
  • مبحث نهم مقررات ملی ساختمان: مرجع الزامات طراحی و پذیرش مصالح در ایران.
  • ASTM A370 & ASTM A615: استانداردهای معتبر آمریکا برای تست‌های مکانیکی محصولات فولادی.
  • ACI 318: آیین‌نامه بتن آمریکا، که در تفسیر نتایج پروژه‌های صنعتی خاص و وصله‌های مکانیکی به کار می‌رود.

مراحل ثبت درخواست تا دریافت گزارش (فرآیند کار)

ما در کاوش مهار البرز فرآیندی شفاف، سریع و دقیق را برای ارائه خدمات به همشهریان و هم‌استان‌های عزیز طراحی کرده‌ایم:

  1. تماس و اعلام مشخصات: تماس با کارشناسان پذیرش و اعلام جزئیات محموله شامل پلاک بندیل، سایز (قطر) میلگردها، رده درخواستی و تناژ.
  2. اعزام نمونه‌بردار یا تحویل نمونه: اعزام تکنسین نمونه‌بردار به محل کارگاه شما جهت بریدن نمونه‌ها به طول استاندارد، و یا تحویل مستقیم نمونه‌ها توسط نماینده کارفرما به بخش پذیرش آزمایشگاه.
  3. کدگذاری و پلمب: برای جلوگیری از هرگونه اشتباه یا تقلب، نمونه‌ها در حضور ناظر مقیم یا تکنسین آزمایشگاه کدگذاری و پلمب امنیتی می‌شوند.
  4. انجام آزمون: نمونه‌ها به بخش مقاومت مصالح منتقل شده و توسط اپراتورهای متخصص و دستگاه‌های کالیبره تحت تست‌های مکانیکی (کشش، خمش و...) قرار می‌گیرند.
  5. صدور گزارش رسمی: پس از تحلیل داده‌ها، شیت آزمایشگاهی معتبر دارای هولوگرام و مهر و امضای مسئولین فنی صادر و معمولاً ظرف مدت ۲۴ تا ۴۸ ساعت به کارفرما تحویل داده می‌شود.

کنترل ابعاد و هندسه آج میلگرد بر اساس استاندارد 3132

تصویر ۲: تکنسین در حال اندازه‌گیری گام و ارتفاع آج میلگرد با کولیس دیجیتال

تفاوت نمونه‌برداری میلگرد در محل پروژه با انجام آزمون در آزمایشگاه

بسیاری از افراد گمان می‌کنند ارسال یک تکه میلگرد توسط پیک به آزمایشگاه برای تایید کل محموله کافی است. اما فرآیند حقوقی و اصولی متفاوت است. نمونه‌برداری در محل پروژه (On-site Sampling) به معنای حضور تکنسین مجاز در کارگاه است. در این حالت، با حضور مهندس ناظر، از بندیل‌های تخلیه شده به‌صورت تصادفی برش انجام می‌شود. روی مقاطع برش‌خورده لیبل خورده و با سیم‌پلمب‌های مخصوص قفل می‌شوند. این کار که به آن حفظ «زنجیره تحویل» (Chain of Custody) می‌گویند، تضمین می‌کند که نمونه آزمایش شده دقیقاً متعلق به همان محموله‌ای است که قرار است در ساختمان مصرف شود و امکان جابجایی قطعات استوک یا مرغوب با محموله اصلی در مسیر کارگاه تا آزمایشگاه از بین می‌رود.

پوشش جغرافیایی خدمات نمونه‌برداری در استان البرز

سرعت عمل در پروژه‌های عمرانی حرف اول را می‌زند. ناوگان لجستیک کاوش مهار البرز آماده ارائه خدمات نمونه‌برداری و اعزام اکیپ به تمامی نقاط استان البرز در سریع‌ترین زمان ممکن است:

  • مناطق شهری تهران: بخش عمده ای از فعالیت شرکت کاوش مهار البرز در زمینه خدمات آزمایشگاهی میلگرد در شهر تهران معطوف شده است. کارفرمایان با اعتماد به آزمایشگاه میلگرد کاوش مهار البرز، با قیمتی ارزان تر نسبت به آزمایشگاه های مقیم تهران، نتایج دقیق تری دریافت می نمایند.
  • مناطق شهری کلان‌شهر کرج: اگر پروژه شما در مناطق مرکزی یا لوکس‌نشین مانند مهرشهر، عظیمیه، رجایی‌شهر (گوهردشت)، کمال‌شهر، محمدشهر، ماهدشت، گرمدره، چهارباغ و یا فردیس واقع شده است، نمونه‌برداری میلگرد از پروژه‌های مسکونی و تجاری در همان روزِ درخواست انجام می‌شود. برای مثال، خدمات تست کشش میلگرد در فردیس با یک تماس قابل هماهنگی است.
  • شهرستان‌های استان البرز: تیم‌های سیار ما به طور روزانه مناطق غربی و توسعه‌یافته استان شامل هشتگرد، ساوجبلاغ، نظرآباد، اشتهارد و منطقه کوهستانی طالقان را پوشش می‌دهند. حضور ما در هشتگرد باعث شده تا آزمایشگاه میلگرد در هشتگرد با کمترین هزینه ایاب و ذهاب در خدمت سازندگان بومی باشد.
  • شهرک‌ها و محدوده‌های صنعتی: سوله‌سازی‌ها و پروژه‌های صنعتی مستقر در شهرک صنعتی اشتهارد، شهرک صنعتی هشتگرد، سیمین‌دشت، بهارستان، شهرک صنعتی کوثر، صفادشت و همچنین محدوده ویژه اقتصادی و فرودگاه پیام، می‌توانند برای تست‌های تخصصی مثل کوپلر، فورجینگ و جوش روی خدمات ویژه و فوری ما حساب باز کنند.

هزینه و زمان انجام تست میلگرد در کرج

تعرفه و هزینه خدمات تست میلگرد بر اساس تعرفه‌های مصوب و تیپ قراردادها تعیین می‌شود و به عوامل مختلفی بستگی دارد، از جمله:

  • تعداد نمونه‌ها (بر اساس تناژ بار و دستور ناظر).
  • سایز و قطر میلگردها (قطرهای بالا نیازمند فک‌های قوی‌تر و دستگاه‌های ظرفیت بالا هستند).
  • نوع آزمون‌های درخواستی (فقط کشش و خمش، یا به همراه تست کوپلر و آنالیز شیمیایی).
  • نیاز به اعزام اکیپ نمونه‌برداری به محل پروژه (هزینه ایاب و ذهاب).

با توجه به متغیر بودن این پارامترها، از شما دعوت می‌کنیم برای دریافت استعلام دقیق قیمت و مشاوره رایگان، مستقیماً با کارشناسان ما تماس بگیرید. زمان معمول برای صدور برگه (شیت) نتایج نیز یک الی دو روز کاری پس از تحویل نمونه به بخش فنی است.

تعهدات و محدوده مسئولیت آزمایشگاه

در راستای شفافیت حرفه‌ای و حفظ اعتبار تخصصی، آزمایشگاه کاوش مهار البرز خود را ملزم به رعایت اصول اخلاق مهندسی می‌داند. نتایج گزارش‌های صادر شده دقیقاً مختص به نمونه‌های تحویل داده شده (یا نمونه‌برداری شده در حضور نماینده آزمایشگاه) است و مسئولیت تعمیم این نتایج به کل محموله در صورت عدم حفظ زنجیره تحویل، بر عهده مشتری و مهندس ناظر پروژه خواهد بود.

ما به عنوان یک مرجع گرید یک، صلاحیت و گواهینامه‌های خود را به طور مستمر تایید و تمدید می‌کنیم. کارفرمایان محترم می‌توانند برای راستی‌آزمایی اعتبار آزمایشگاه‌، اطلاعات و گواهینامه های شرکت را در بخش درباره ما بررسی نمایند.

سؤالات متداول (FAQ)

۱. برای هر آزمون چند نمونه و با چه طولی لازم است؟

طبق استاندارد، به ازای هر ۵۰ تن میلگرد از یک سایز و یک ذوب، حداقل پنج نمونه نیاز است. طول استاندارد هر نمونه برای انجام تست‌های کشش، خمش و وزن معمولاً ۶۰ تا ۸۰ سانتی‌متر در نظر گرفته می‌شود.

۲. اگر نتیجه آزمون میلگرد مردود شود چه اتفاقی می‌افتد؟

طبق استاندارد، در صورت مردودی، باید از همان محموله نمونه‌برداری مجدد با تعداد دو برابر انجام شود. اگر نتایج مجدد باز هم منفی بود، کل محموله طبق نظر ناظر از پروژه خارج می‌شود.

۳. آیا آزمایشگاه دارای صلاحیت لازم است؟

بله، آزمایشگاه‌های دارای صلاحیت از وزارت راه و شهرسازی می باشد.

۴. آیا نتیجه تست میلگرد یک بندیل به کل محموله قابل تعمیم است؟

فقط در صورتی که کل محموله از یک کارخانه، یک سایز و دارای شماره ذوب (Heat Number) یکسان روی پلاک‌ها باشد. در صورت تفاوت در پلاک‌ها یا سایزها، باید از هر دسته نمونه‌گیری مجزا صورت گیرد.

۵. تست میلگرد چقدر طول می‌کشد و گزارش چه زمانی صادر می‌شود؟

پروسه فیزیکی انجام تست‌ها چند ساعت بیشتر زمان نمی‌برد. با در نظر گرفتن پروسه کدگذاری، خشک کردن نمونه‌ها (در صورت نیاز به بازخم) و کارهای اداری، صدور شیت رسمی معمولاً ظرف مدت ۲۴ تا ۴۸ ساعت به کارفرما تحویل داده می‌شود.

۶. میلگرد ترمکس با میلگرد آلیاژی چه تفاوتی در نتایج آزمون دارد؟

میلگردهای ترمکس (خنک‌کاری شده با آب) معمولاً در سطح خود سخت و در مرکز نرم هستند، در حالی که میلگردهای آلیاژی در تمام مقطع خواص یکنواختی دارند. هر دو نوع در صورت تولید استاندارد، تست‌های کشش و خمش را پاس می‌کنند، اما در عملیات فورجینگ یا جوشکاری، میلگردهای ترمکس حساسیت‌های بیشتری دارند و آنالیز شیمیایی (CE) آن‌ها متفاوت است.
